اجرای نمای کرتین وال | مراحل اجرای نمای کرتین وال

مراحل اجرای نمای کرتین وال

اجرای نمای کرتین وال

نمای کرتین وال (Curtain wall) به زبانی ساده به پوسته خارجی ساختمان اطلاق می گردد
که در آن سطح خارجی نما را با پروفیل های آلومینیومی موسوم به لامل شبکه بندی و سپس از متریال شیشه برای پر کردن فضای بین لامل ها استفاده می کنیم.

اجرای نمای کرتین وال
اجرای نمای کرتین وال

مراحل اجرای یک نمای کرتین وال به صورت خلاصه شامل:

  1. تهیه فایل و یا دفترچه محاسباتی
  2. نقشه برداری و تهیه نقشه های شاپ
  3. اجرای زیرسازی
  4. نصب لامل ها
  5. نصب شیشه
  6. نصب نگهداره و درپوش
  7. بررسی ، شستشو و نظافت
اجرای نمای کرتین وال
اجرای نمای کرتین وال
  1. تهیه فایل محاسباتی نمای کرتین وال

به منظور اجرای نمای کرتین وال اولین قدم تهیه فایل محاسباتی به منظور مشخص شدن میزان ممان اینرسی ساختمان و به تناسب آن انتخاب لامل مناسب پروژه می باشد.
میزان ممان اینرسی بر اساس آیتم هایی مانند فشار باد منطقه ، ارتفاع کلی ساختمان ، موقعیت جغرافیایی پروژه و … سنجیده و توسط نرم افزارهای اختصاصی که مخصوص طراحی نمای کرتین وال ساخته شده اند محاسبه می گردد.

این محاسبات بدون کوچکترین اشتباهی ، توسط متخصصین نرم افزار و مسائل پیرامون آن طراحی ف تهیه و تنظیم می شود.

اجرای نمای کرتین وال
اجرای نمای کرتین وال
  1. نقشه برداری و تهیه نقشه های شاپ

با استفاده از دوربین های نقشه برداری توسط متخصصین این امر ، نقشه پروژه تهیه و تنظیم می گردد که این کار از مهمترین مراحل اجرای یک نمای کرتین وال می باشد. تمامی نقشه های تهیه شده باید بدون کوچکترین خطایی در ابعاد و اندازه ترسیم شده باشند تا از بروز خطا در مراحل پایانی کار جلوگیری گردد.

میزان مصالح مورد نیاز برای اجرای نمای کرتین وال در همین مرحله و پس از تهیه نقشه های شاپ تخمین زده می شود.

نقشه بردار به جهت اجرای سریعتر و با کیفیت تر نمای کرتین وال در پروژه حضور مداوم و مستمر دارد.



اجرای نمای کرتین وال
اجرای نمای کرتین وال
  1. اجرای زیرسازی نمای کرتین وال

زیرسازی بر اساس میزان باری که قرار است پس از نصب لامل ها و شیشه بر روی زیرسازی وارد شود اجرا می گردد.

تمامی اتصالات در این مرحله باید با حداقل میزان خطا صورت بپذیرد ، هرچند که امکان رگلاژ در بعضی نقاط برای زیرسازی وجو دارد اما باید مطمئن شد تمامی اتصالات به صورت دقیق و با دقت بالا  متصل شده اند.

همانطور که گفته شد حضور مداوم نقشه بردار در پروژه حائز اهمیت است ،
از این رو حضور وی در این مرحله منجر به کاهش خطاهای احتمالی اجرایی میشود.
همچنین تمامی جوش های صورت گرفته در زیرسازی نمای کرتین وال مانند هر قسمت دیگری باید بر اساس استاندارد های شرکت ملی ساختمان صورت بپذیرد و توسط مامور کنترل جوش مورد بررسی قرار بگیرد.

در پایان این مرحله، باید زیرسازی و اتصالات  چک شود و مورد بررسی قرار گیرد تا از صحت اجرای آن اطمینان به عمل آید.

اجرای نمای کرتین وال
اجرای نمای کرتین وال

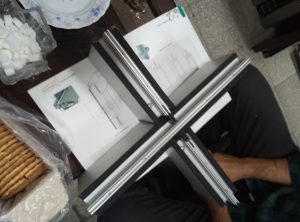

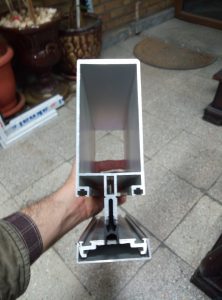

  1. نصب لامل ها

در این مرحله ابتدا لامل های عمودی( مولیون ها) و پس از آن لامل های افقی (ترنزم) نصب می گردد.
البته بسته به شیوه اجرای نما میتوان نصب لامل های عمودی و افقی را به صورت همزمان انجام داد.
کلیه فرآیند نصب متعلقات شامل نصب لقمه ها یا لاستیک ها ی لامل ها در این مرحله صورت می پذیرد.

ضرورت دارد که در پایان این مرحله تمام جزئیات مورد بررسی و بازرسی قرار گیرند تا تا احتمال بروز خطا در این مرحله به صفر برسد.

اجرای نمای کرتین وال
اجرای نمای کرتین وال



  1. نصب شیشه های نمای کرتین وال

در این مرحله با استفاده از دوربین نقشه برداری ابعاد دقیق شیشه ها تهیه می شود و با نقشه های تهیه شده در ابتدای پروژه سنجیده می شود و سپس شیشه های نمای کرتین وال سفارش داده می شود.
در نمای کرتین وال فیس کپ نصب شیشه ها از بیرون ساختمان صورت می پذیرد. در صورتیکه زیرسازی و نصب لامل ها با دقت بالا و توسط تیم اجرایی متخصص نصب گردیده باشد ، شیشه ها باید به طور کاملاً صحیح در فضای بین لامل ها قرار بگیرند.



اجرای نمای کرتین وال
اجرای نمای کرتین وال
  1. نصب نگهدارنده و درپوش

در این مرحله از اجرای نمای کرتین وال سیستم فیس کپ و  نگه دارنده های آلومینیومی به همراه لاستیک های مربوط به آن نصب می شود و سپس درپوش ها یا کپ های نما نصب می شوند.وظیفه این متعلقات حفظ و تثبیت موقعیت شیشه در جای خودش است.

اجرای نمای کرتین وال
اجرای نمای کرتین وال
  1. بررسی ، نظافت و شستشوی نمای کرتین وال

مرحله پایانی در اجرای نمای کرتین وال تمامی اجزاء به صورت کامل مورد بررسی قرار میگیرد تا از هرگونه خطایی جلوگیری شود و سپس نظافت اصولی و صحیح با استفاده از متریال استاندارد نمای کرتین وال  صورت می پذیرد.
